Dans Référentiel > Device/Mnémonique > Mnémonique :

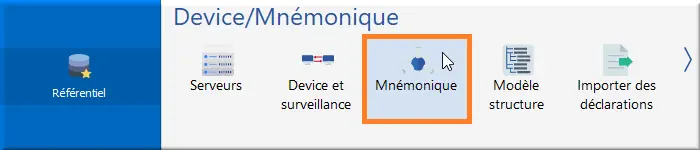

Figure 18 : Accès Mnémonique

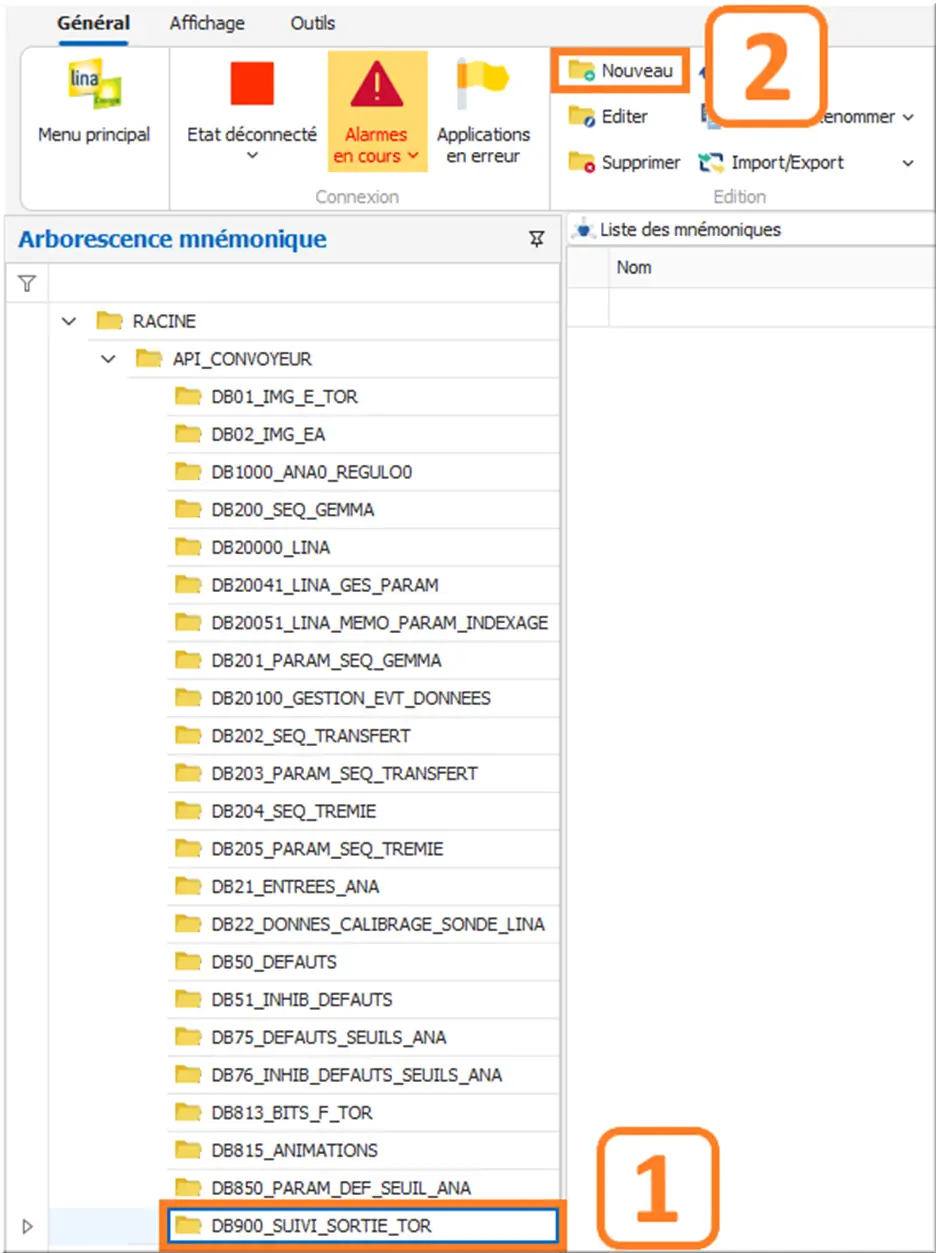

Figure 19 : Nouveau depuis dossier DB900
- Sélectionner DB900_SUIVI_SORTIE_TOR.
Si ce dernier n’existe pas dans RACINE > API_CONVOYEUR, créez-le avec clic droit > Créer sous-niveau ; - Clic Nouveau.
Dans Nouveau Mnémonique :

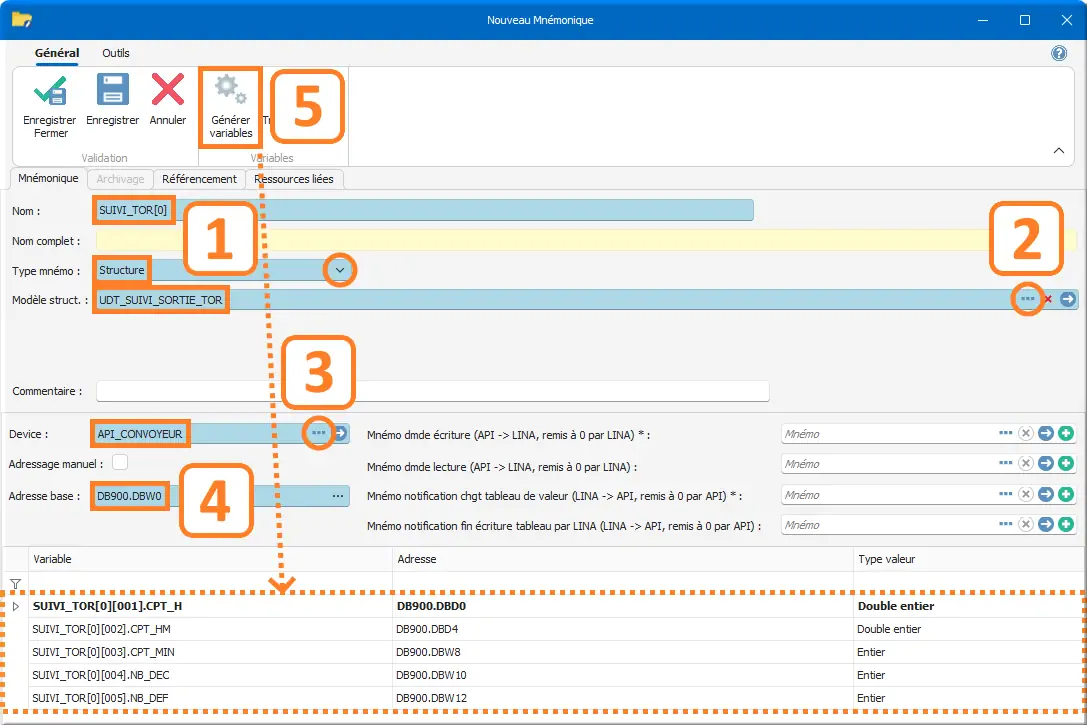

Figure 20 : Création d'une nouvelle structure
- Nom : SUIVI_TOR[0] ;Type mnémo : Structure ;
- Modèle struct : UDT_SUIVI_SORTIE_TOR ;
- Device : API_CONVOYEUR ;
- Adresse base : DB900.DBW0 saisir l’adressage pour le début de l’instanciation et ses hérités qui sera affecté automatiquement en fonction de leur type ;
- Clic Générer variables pour obtenir la création des mnémoniques et leur adressage.
